Чем отличаются двигателя змз 405 от 409

Отличие змз 409 и 405

Вот собственно подобью итог при установке 409 взамен 405, подобью итог, так как в нете инфа размытая…
Итак погнали:

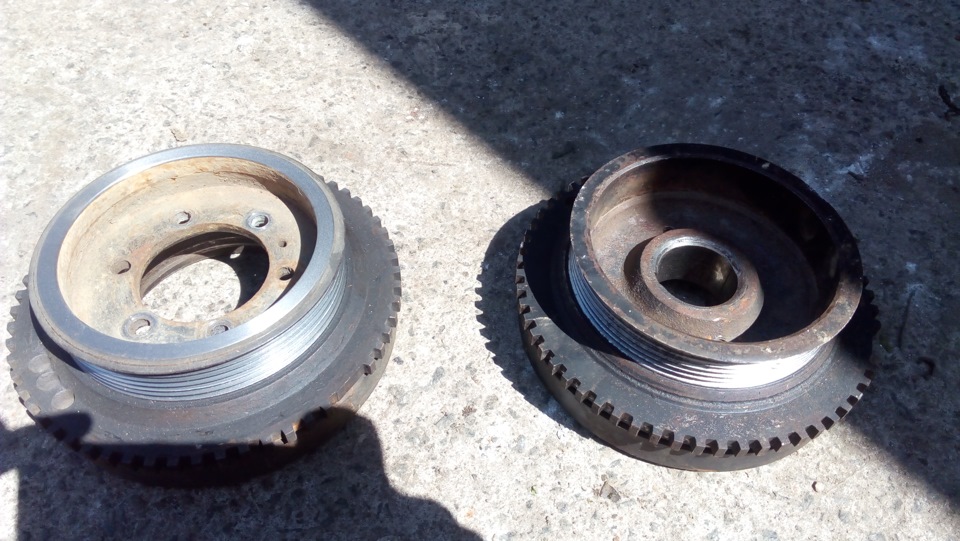

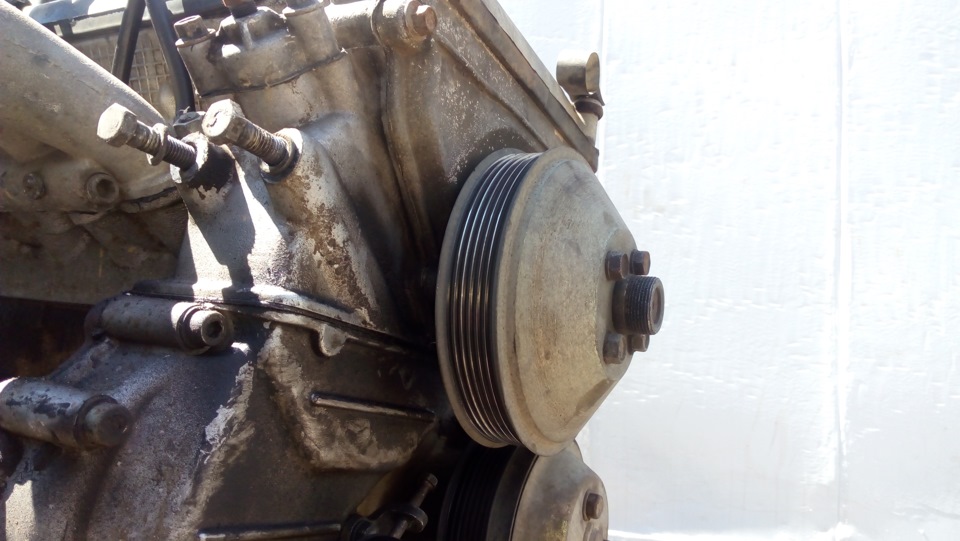

Шкивы, они практически одинаковы, но на уазе наращен еще один шкив, идет он на гидрач

Одинаковые, да не одинаковые, реализация шкива в 409 мне больше понравилась, почти ино, шкив прикручивается 6 болтами, а сам фланец шкива, одевается на шпонку на колено и затягивается храповиком

Паразитка, просто паразитка, косорукие разработчики, возможно на него одевалась вискомуфта на вентилятор

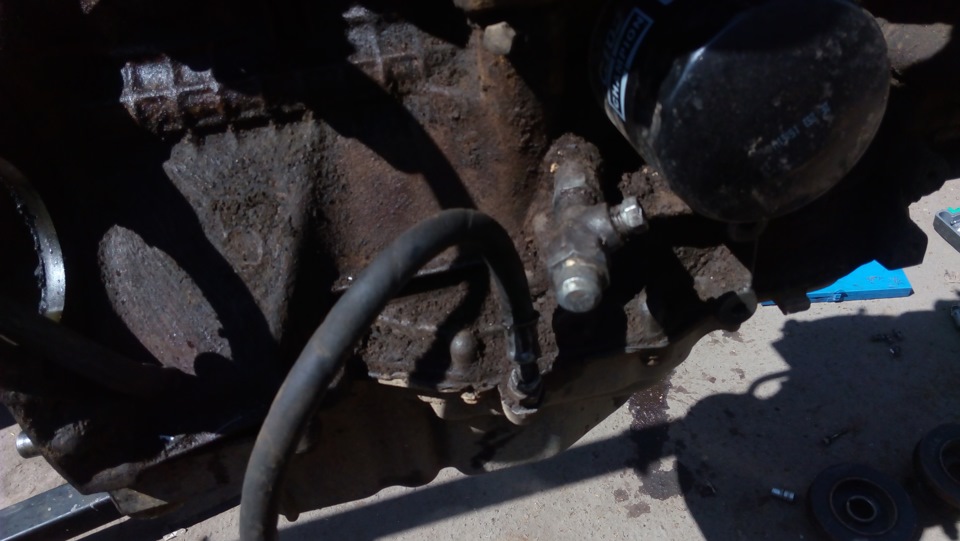

Также охлаждение масла, реализовано прямо из блока, а не как в 405, через масленую проставку под фильтр, слив одинаков

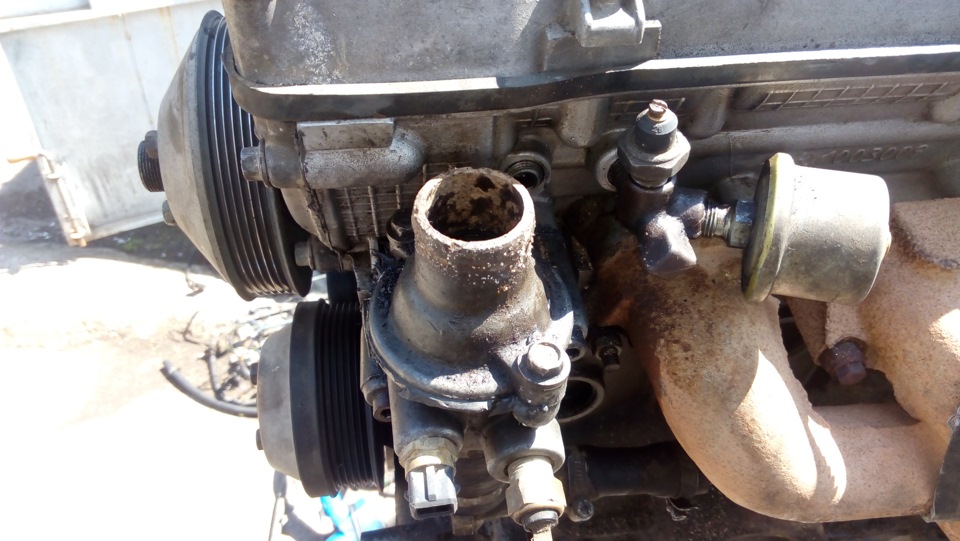

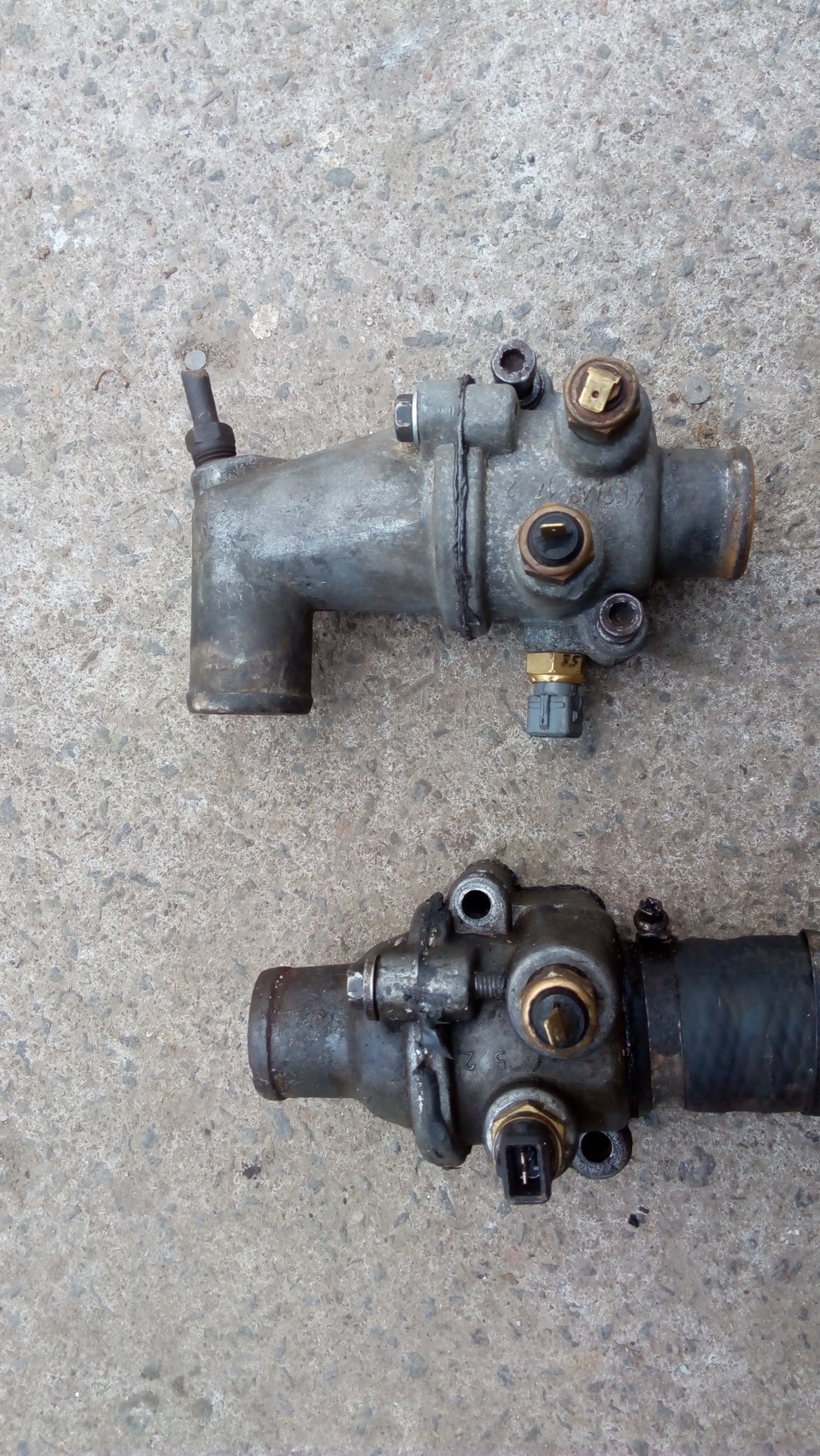

Также отличие корпуса термостата

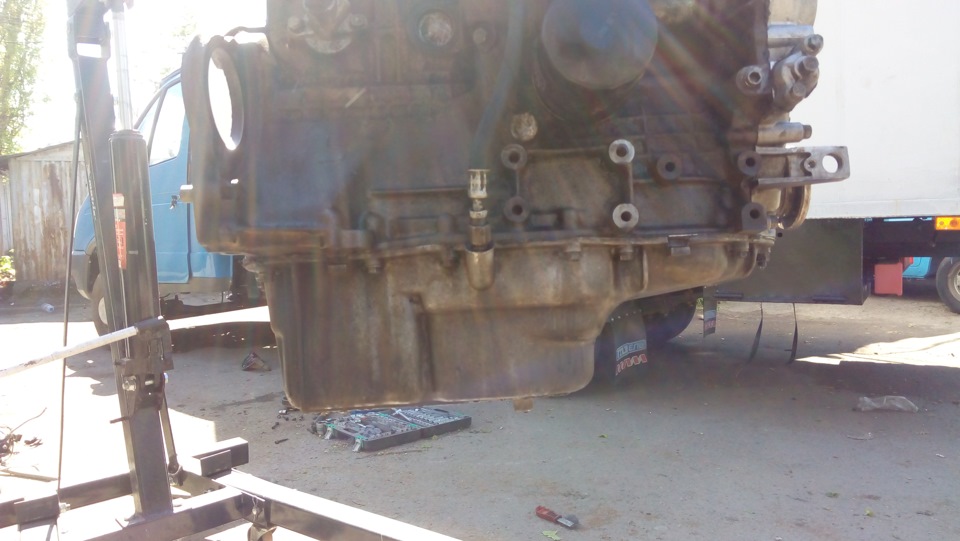

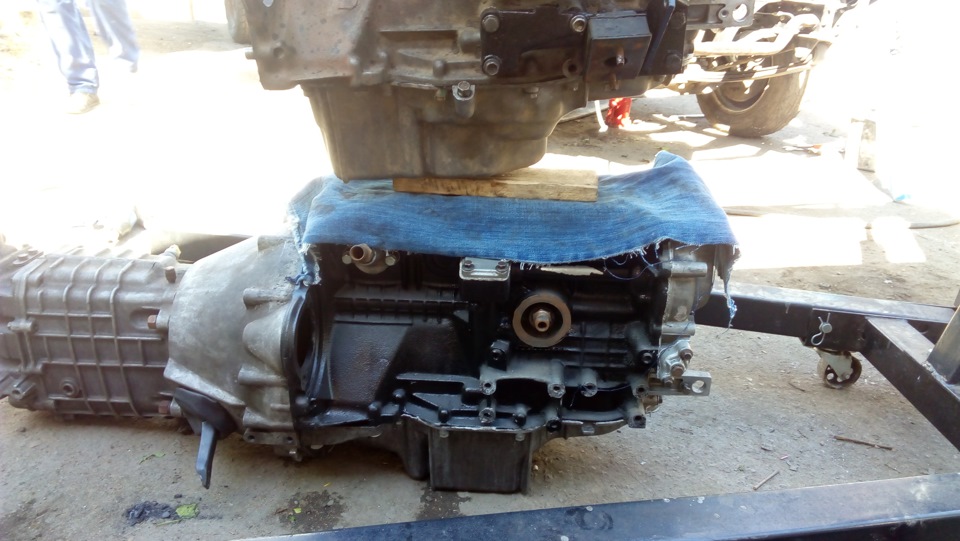

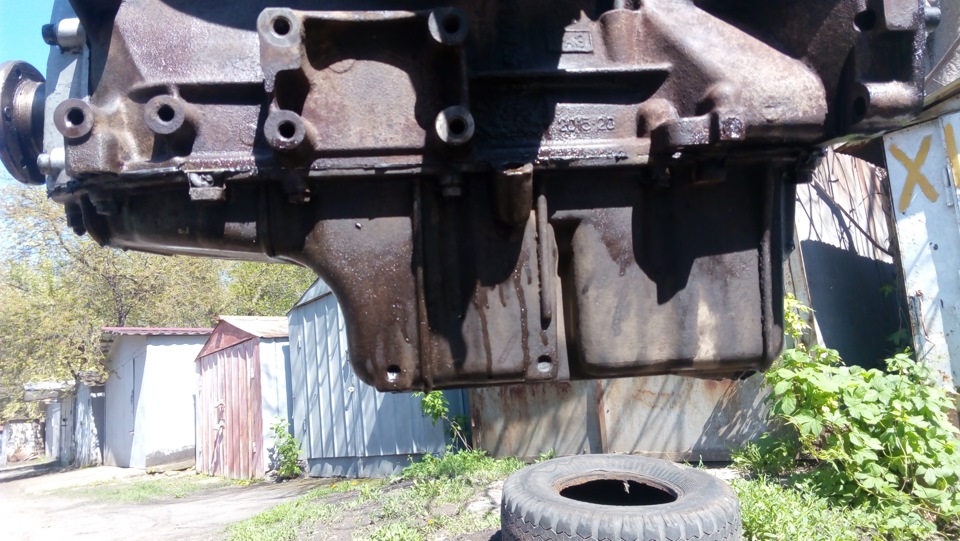

Поддоны тоже разные, от уаза на вид массивнее и слив(пробка) реализовано в другом месте, ПОДДОНЫ ВЗАИМОЗАМЕНЯЕМЫ!

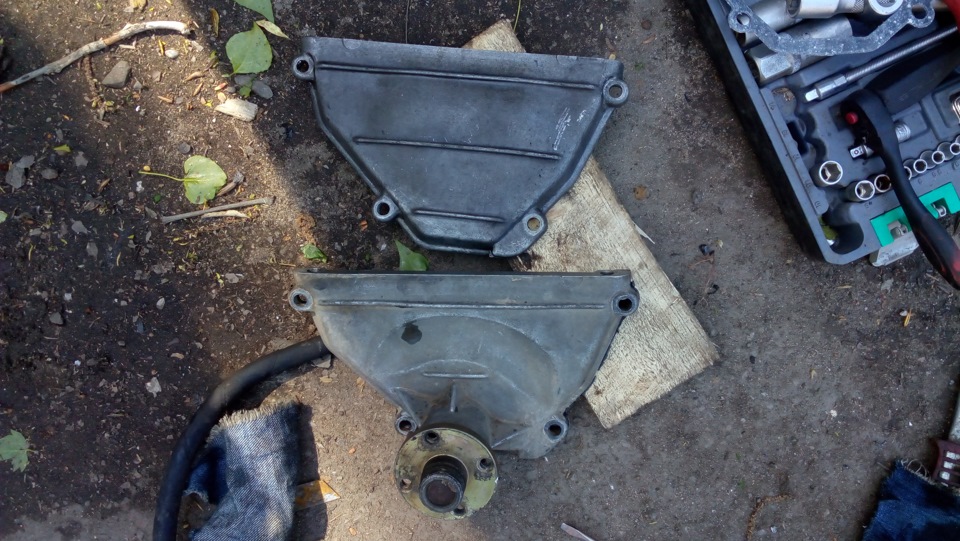

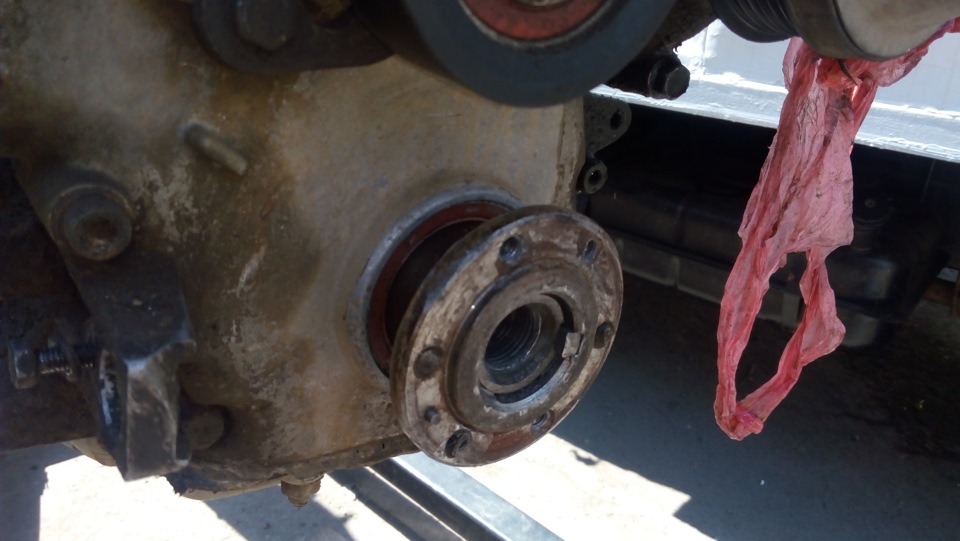

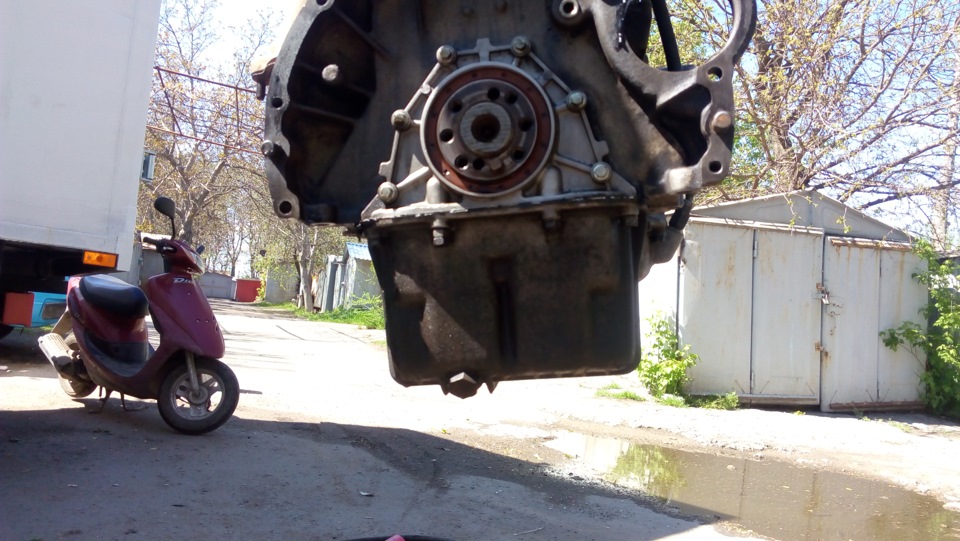

Отличие передних крышек

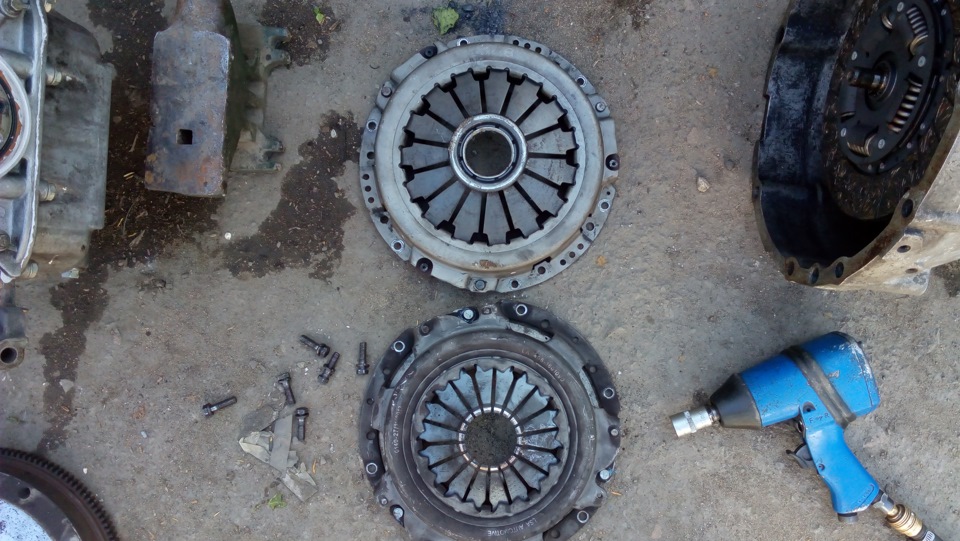

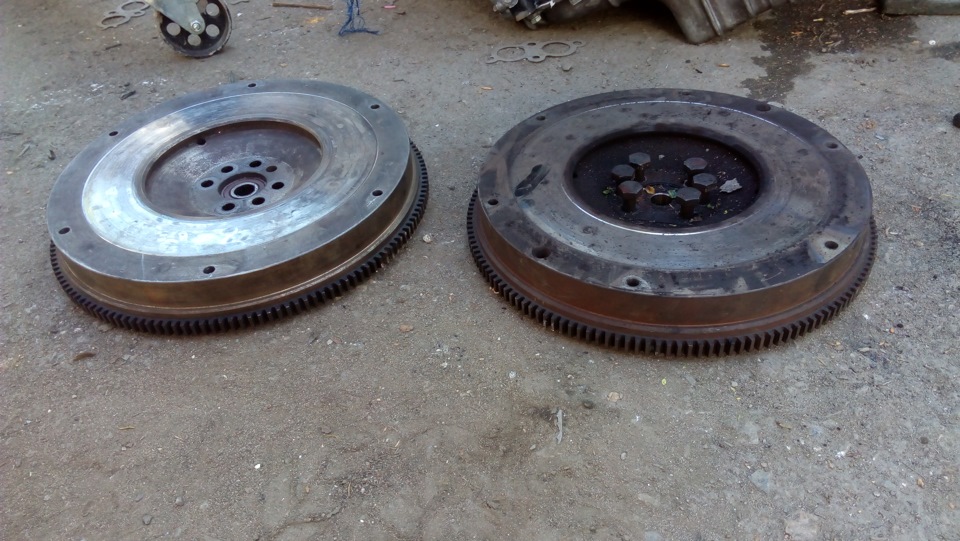

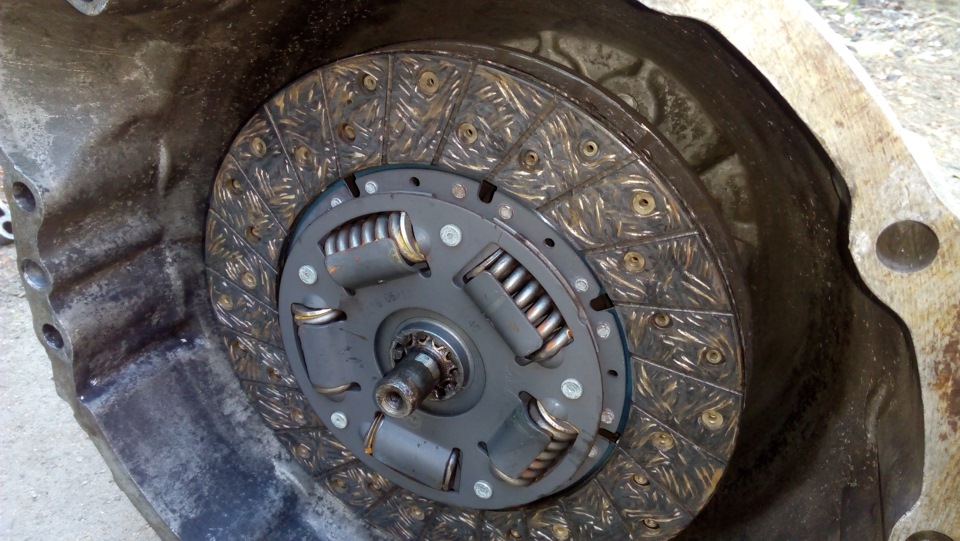

Маховики одинаковы, единственно при следующей замене сцепы, буду делать штифты для центровки корзины, как у другой нормальной машины

Топливная рампа с трубками на вход и выход

Как сделал я, ничего не покупал, сделал из того что было
Сбрили на токарке один шкив

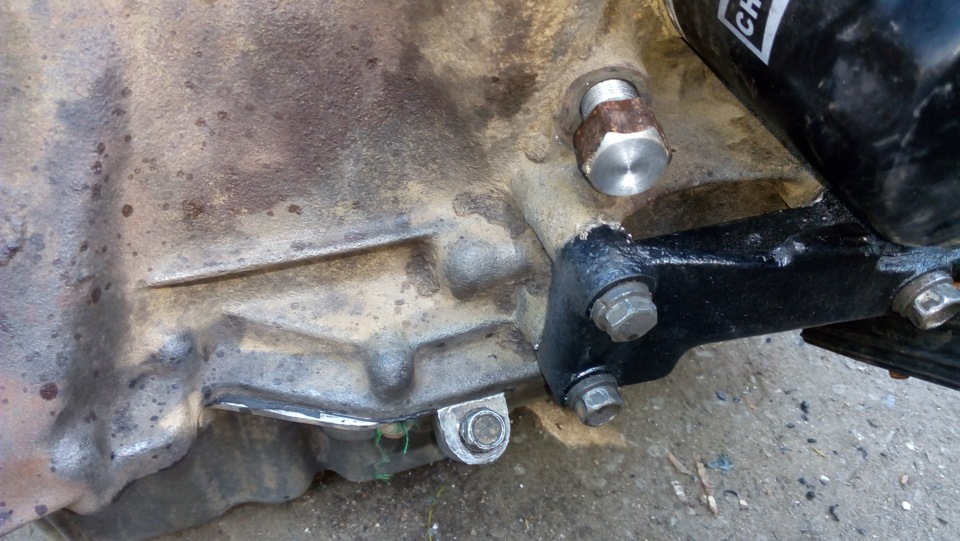

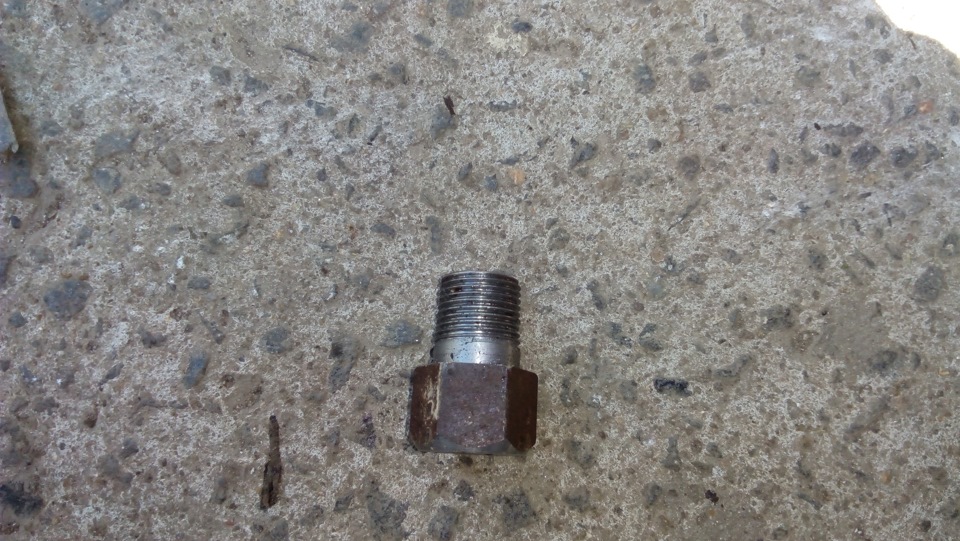

Заглушка в блок

В поддон, выкрутил из той родной хрени, через которую выходило масло в радиатор

Также добавлю, коллектора выпускные разные, изгиб другой, визуально глаз не увидит разницы.

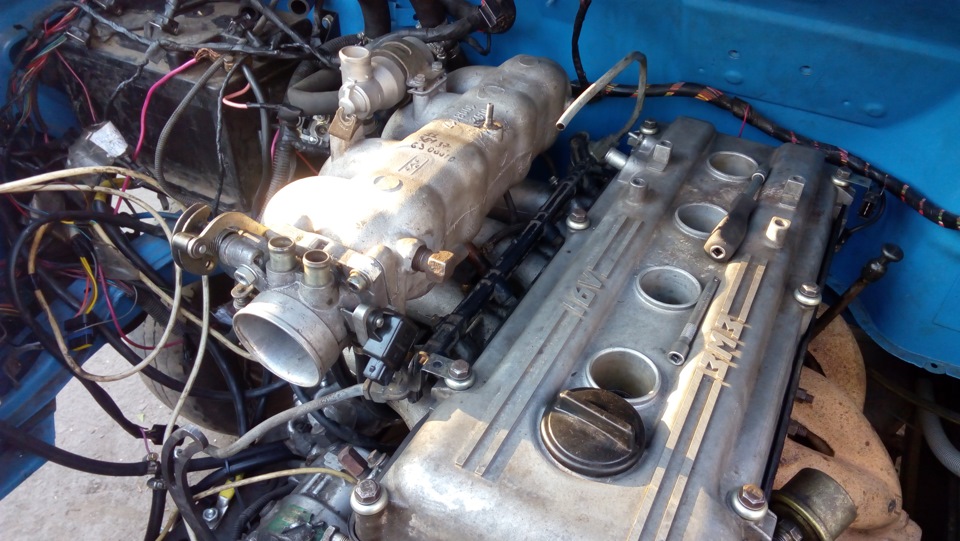

Впускной коллектор, разница в расположении соска на вакуума.

Блок 405 вместо 409

Сообщение Kordonles » Пт сен 27, 2013 16:09

Сообщение DenMax » Пт сен 27, 2013 17:37

Сообщение Васёк 52 » Сб сен 28, 2013 10:43
