Установка проставок на передние стойки

Плюсы и минусы проставок под пружины

Любители покататься по бездорожью очень сильно нагружают подвеску, поэтому многие задумываются о её усилении. Для этого можно использовать специальные проставки под пружины, с помощью которых увеличивается не только их жёсткость, но и клиренс.

Такие модификации рекомендуется производить только в случае, когда произошла усадка пружин и дорожный просвет значительно уменьшился. Это отличный вариант для тех, кто часто ездит по бездорожью и просёлочным дорогам. Но даже в самых неприятных случаях не стоит применять проставки толще 30 мм, так как большая толщина может серьёзно навредить и без того изношенной пружине. Также важно учитывать материал, из которого изготовлено приспособление.

Отметим, что отличной альтернативой проставок является установка пневмобаллонов. Этот метод не только дешевле, но и проще в реализации. Подробнее о пневмобаллонах вы можете узнать здесь.

Виды проставок для увеличения клиренса

Выбор модификации зависит от марки автомобиля. Для передних амортизаторов используются варианты из алюминия и стали. Они представляют собой короб с отверстиями для крепежа.

Проставки для задней пружины делают из резины повышенной плотности, полиуретана или пластика. Они имеют форму колец с тремя проушинами.

Также существуют проставки для увеличения клиренса, сердцевина которых изготовлена из стали, а корпус из полиуретана. У них есть серьёзный недостаток — корпус изнашивается быстрее внутренней части, поэтому есть риск повреждения кузова автомобиля.

Проставки из алюминия более надёжны, но этот металл подвержен коррозии. В конечном итоге, наиболее надёжно показывает себя пластик, поэтому автовладельцы отдают предпочтение именно таким модификациям.

Минусы применения проставок

Несмотря на эффективность, установка проставок на передние пружины имеет несколько значительных отрицательных сторон:

  • надёжность и жёсткость подвески нарушается, меняется ширина колёсной базы, сход-развал и угол поворота колёс;
  • смещается центр тяжести автомобиля, в связи с чем снижается устойчивость на дороге и управляемость;
  • меняется положение амортизаторов, что пагубно сказывается на их работе;
  • рулевой механизм изнашивается гораздо быстрее, чем до модификации.

Применение проставок на задних колёсах не имеет значительных побочных эффектов.

Для того чтобы снизить негативный эффект, нужно следовать следующим правилам:

  • если применяются алюминиевые проставки, то они обязательно должны быть покрыты антикором;
  • у автомобилей с передним приводом не стоит поднимать переднюю часть более чем на 20 мм;
  • если амортизатор располагается на расстоянии от пружины, имеет смысл установить проставки и под пружины, и в место соединения амортизатора с кузовом автомобиля. Это необходимо для обеспечения синхронности работы;
  • не рекомендуется поднимать заднюю часть автомобиля более чем на 30 мм.

Отметим, что с учётом всех перечисленных недостатков, более разумным решением будет установка пневмобаллонов.

Как устанавливаются проставки для передних пружин?

Установить проставки на автомобиль можно как самостоятельно, так и в автосервисе. Для начала нужно:

  • поддомкратить авто и снять колесо;
  • отсоединить тормозные шланги;
  • снять стойку стабилизатора.

С последним пунктом могут возникнуть проблемы, так как на некоторых автомобилях очень непросто добраться до гаек со стороны капота, и приходится отсоединять дополнительные детали. Оригинальные болты слишком коротки для добавления накладок, поэтому их следует выбить и вставить новые. Теперь можно установить проставку и собрать весь механизм, произведя все действия в обратном порядке.

Может возникнуть ситуация, когда пружина поперечной стойки мешает установить всё на места. В этом случае нужно подпереть её до состояния, когда она будет доставать до отверстия для крепежа. Это невозможно сделать вручную, поэтому потребуется ещё один домкрат.

Установка проставок задних пружин

Схема может меняться в зависимости от модели автомобиля, но приблизительно процесс подготовки состоит из следующих этапов:

  • снятие порогов у задних дверей и под крышкой багажника;
  • снятие заднего сидения;
  • снятие обшивки и накладок в багажнике, а также у боковых панелей возле заднего сидения.

После этих действий вы получите доступ к металлическому каркасу автомобиля, с которым и предстоит работать.

Затем с помощью домкрата приподнимается заднее колесо, и производятся действия, аналогичные работе с передними пружинами: снятие колеса, опоры, замена болтов, установка проставки и сборка в обратном порядке.

Нюансы самостоятельной установки

Перед установкой необходимо рассчитать оптимальную величину клиренса. Этот параметр различен для разных типов автомобилей. Например, у легковых просвет должен составлять от 140 до 200 мм, у паркетников — от 180 до 250 мм, а у внедорожников — от 200 мм до 350 мм.

Если автомобиль находится на гарантии, то в случае поломки на детали, с которыми производились манипуляции, гарантия распространяться не будет. Поэтому в этом случае лучше обратиться в официальный сервисный центр, в котором вы проходите обслуживание. Так выйдет дороже, но зато надёжнее.

Итак, установка проставок для увеличения клиренса — достаточно актуальная доработка для езды по бездорожью. При этом не важно, из какого материала они сделаны, алюминия, полиуретана или резины: каждый вариант подарит новые эмоции от езды по бездорожью и плохим дорогам. Да и в целом в ощущении возвышенности над другими участниками движения есть особый шарм. Но нужно помнить, что увеличивать клиренс слишком сильно нельзя, так как это может сказаться на устойчивости автомобиля и долговечности подвески. Ознакомиться с ассортиментом проставок вы можете здесь.

Всё выше, и выше, и выше: как и зачем поднимать кузов автомобиля проставками

Глядя на машины, которые ездят по русским городам, можно подумать, что все автомобильные производители вступили в сговор и выпускают машины неправильной высоты. Как иначе объяснить то, что у огромной части нашего населения появляется желание то занизить автомобиль, то поднять его на недосягаемую высоту? Отложим пока вопросы занижения и поговорим о том, как и зачем автолюбители лифтуют свои машины проставками.

Читать еще:  Тосол уходит в цилиндр

Что такое клиренс?

Е сли вы думаете, что дорожный просвет автомобиля, он же клиренс, – это расстояние от самой нижней точки на днище машины до опорной поверхности (дорожного покрытия), то вы ошибаетесь… Эту самую нижнюю точку ищут для измерения не на всей площади днища авто, а лишь на его так называемой «центральной части». Понятие кажется расплывчатым, однако существуют несложные формулы для его расчета. Вникать в них смысла нет. Для простоты понимания «центральная часть» среднестатистического седана, используемая для определения клиренса, выглядит примерно так (отмечено красным):

Как мы видим, немало точек нижней части кузова (отмеченные стрелками элементы подвески в зоне колес, брызговики, накладки порогов, наконечники глушителей и некоторые другие) не учитываются при определении клиренса и могут оказаться (и оказываются!) заметно ближе к асфальту, нежели та точка, которая принята за опорную при определении официальной величины дорожного просвета. А если учесть то, что заводские цифры клиренса иномарок чаще всего справедливы лишь для пустого автомобиля, без груза и пассажиров, то не приходится удивляться, когда городской автомобиль чиркает днищем на вполне безобидной грунтовке по дороге на дачу.

В итоге многие автовладельцы, не готовые покупать внедорожник или хотя бы кроссовер, стремятся «приподнять» свой седан, дабы сделать его более универсальным. Установкой шин большего диаметра из списка допустимых производителем размерностей выигрываются честные сантиметр-полтора высоты, однако приобретение новых колес – дело затратное, а некоторые размерности еще и редки. Поэтому значительную популярность получил метод поднятия кузова проставками. Давайте разберемся в его особенностях, плюсах и минусах.

Конструкция проставок

Проставки делятся на передние и задние, различающиеся по конструкции. На полный «лифт», необходимый для увеличения проходимости автомобиля вне асфальта, устанавливают все четыре. Но иногда обходятся парой задних для частичного подъема, обычно требующегося при частых пробоях подвески и задевании днищем за неровности дороги от перевозки тяжелых грузов в багажнике или троих пассажиров на заднем диване.

Передние проставки (речь идёт о подвеске Макферсон) устанавливаются между опорой амортизаторной стойки и кузовом. Представляют они собой кольца из жесткого пластика или алюминия. Задние проставки устанавливаются между кузовом и пружиной заднего моста или балки. Выглядят они как «баранки» из плотной резины или полиуретана с диаметром, соответствующим диаметру пружины.

Что меняет проставка?

Проставка, установленная над опорой передней стойки, поднимает кузов над стойкой, увеличивая тем самым наклон А-образного нижнего рычага. В результате кузов и те его «цепляющиеся» части, которые реально были ниже официальных цифр дорожного просвета (пороги, кромки бамперов, брызговики и т.п.), «восстают» над дорогой на размер проставки (величина «Б» на картинке). При этом важно отметить, что положение точки «А», расположенной на рычаге в районе шаровой опоры, не меняется. Там, где вам на нелифтованной машине попался бы под рычаг пень или булыжник, вы зацепите его и на лифтованной. Увеличить подъем точки «А» можно лишь установкой колес большего диаметра.

Картинка выше относится к передней оси автомобиля. В случае же с задней осью все не так однозначно. Нет, если задняя ось также представляет собой независимую подвеску – тот же Макферсон или многорычажку — то эффект увеличения клиренса будет точно таким же, как и в первом случае. Однако если сзади автомобиль имеет «конструкцию телеги» (торсионную П-образную балку или ведущий неразрезной мост), то эффекта увеличения дорожного просвета даже в центральной части не происходит. Кузов приподнимается над мостом, а зазор между мостом и дорогой остается неизменным.

Однако это не означает, что проставки на «задок» в случае зависимой или полузависимой подвески бесполезны. Кузов все равно поднимается, а значит, уменьшается вероятность касания грунта на кочках задней частью порогов, бампером или глушителем.

Разумеется, как и любое нештатное вмешательство в конструкцию автомобиля, установка проставок – палка о двух концах. Одно она дает, а другое отнимает…

Первое, чего вы наверняка лишитесь – это гарантии на ходовую часть. К тому же надо четко понимать, что изначально просчитанное инженерами поведение подвески изменится. Слегка возрастет проходимость, но одновременно неизбежно ухудшится управляемость авто на высоких скоростях и при маневрах. Впрочем, массовая практика показывает, что если не увлекаться высотой, а ограничиться считающимися максимально разумными для седана или хэтчбека 15-20 миллиметрами, то отрицательное влияние будет не слишком существенным.

В случае с подуставшими просевшими пружинами, на замену которых, к примеру, пока нет средств, проставки небольшой высоты и вовсе не дадут дополнительного подъема, а лишь вернут изначальное положение кузова по отношению к асфальту. Хотя мера это, безусловно, временная: ни «севшие» пружины, ни убитые амортизаторы никакими проставками не исцелить.

Установка проставок

Если все же решено устанавливать проставки, расскажем о технических нюансах этой процедуры, что позволит вам оценить свои возможности и определиться с порядком ее выполнения.

Для монтажа проставок на передок машины с Макферсоном необходимо полное снятие двух передних стоек. Разбирать снятые стойки не требуется.

В штатных верхних опорах удлиняются крепежные шпильки. Для этого придётся выбить родные шпильки, а на их место забить более длинные из комплекта. Другой путь — навернуть на родные шпильки резьбовые удлинители, которыми часто комплектуются проставки. После этого на наращенные крепежи “нахлобучивается” проставка, и стойка вместе с ней устанавливается на место.

Читать еще:  Установка противотуманок дэу матиз

Все вышеперечисленное — достаточно простая задача, с которой способен без особого труда справиться рукастый автолюбитель, располагающий чемоданчиком гаечных ключей и домкратом. Впрочем, что было рядовым занятием для отцов и дедов, сегодня способно вызвать ужас у их потомков, и в таком случае процедуру, наверное, лучше поручить неофициальному автосервису. Тем более, что после «лифтования» геометрия подвески меняется, и потребуется обязательная процедура регулировки углов схода и развала.

Установка задних проставок, как ни странно, несколько сложнее, чем передних. Формально она кажется проще: нужно полностью извлечь пружины, предварительно сжатые специальными стяжками, и запихнуть их обратно уже с проставками. Однако это лишь полдела.

Вам ещё придется удлинять амортизаторы, ибо из-за изменившейся геометрии подвески смещается рабочий ход их штоков. В статичном положении они оказываются вытянутыми практически до упора, что при работе на отбой (например, при попадании колеса в яму) вызывает жесткий удар. Поэтому амортизатор необходимо удлинить на толщину проставки (а лучше – плюс еще миллиметров десять). Делается это тремя способами.

Первый – замена «аморта» на более длинный, от другой модели автомобиля, но с аналогичными верхним и нижним креплениями. Узнать о существовании таковых можно на тематическом форуме по вашей машине. Тут как повезёт, ведь удлиненных амортизаторов, подходящих, что называется, «болт-он», может просто не оказаться в природе. В этом случае практикуется второй способ – удлинение штоков амортизаторов с помощью надставок, часто называемых «солдатиками». И третий – удлинение амортизатора снизу путем установки надставок проушины.

Вариант с «солдатиками» привлекателен простотой и некоторой технической эстетичностью. Однако поиски «пары солдат» могут затянуться: товар это не ходовой, а качество продаваемых не всегда на высоте. Безупречный вариант – услуги ответственного токаря и термиста. Первый выточит вам надставки, а второй – закалит.

Ничуть не хуже удлинить амортизаторы не со стороны штока, а со стороны проушины. К родной проушине крепится болтом П-образная надставка, а уже она в свою очередь – к подвижным элементам подвески. Но надставки проушин, как и «солдатики», продаются далеко не на каждом шагу, они не универсальны, так что найти деталь, необходимую для вашей машины, может быть непросто. В этом случае частенько практикуется грубоватый, но вполне рабочий вариант. К проушине амортизатора приваривается через металлический удлинитель из профильной трубы новая проушина, отрезанная от неисправного аналогичного амортизатора. Иногда делаются и регулируемые удлинители: вторая проушина крепится к родной через две приваренные гайки-муфты и резьбовую шпильку, сделанную из прочного болта от головки блока цилиндров.

В любом случае не стоит забывать о том, что установка проставок, несмотря на ее популярность в народе и относительную безвредность, все же не является мероприятием, одобряемым производителем вашего автомобиля. В течение гарантийного срока вы можете получить неприятности, связанные с официальным обслуживанием, да и неграмотный монтаж проставок вкупе с удлинением амортизаторов способен доставить немало неприятностей.

Установка проставок на переднюю подвеску ваз 2108-2115

Установка проставок на переднюю подвеску ваз 2108-2115

Все машины этих серий отличаются хорошим клиренсом, но иногда его недостаточно. Причиной этого может быть как усталость пружин, так и необходимость езды по сложному бездорожью. Установка проставок, меняющих клиренс больше, чем на 10 мм потребует регулировки развала и схождения. Если проставка изменит клиренс больше, чем на 20 мм, желательно установить более длинные тормозные шланги.

Выбор проставок

Проставки в переднюю подвеску этих машин можно установить в двух местах:

1. между пружиной и верхней или нижней чашей стойки;

2. между стойкой и кузовом.

Первый вариант применяют, если необходимо компенсировать просадку пружин. Если пружины нормальные, то второй вариант предпочтительней, ведь позволяет увеличить клиренс, не меняя режим работы амортизатора. Выбирая проставку, внимательно прочитайте статьи (как выбирать проставки) и (почему полиуретан лучше), это поможет вам избежать ошибок. Хорошие полиуретановые проставки предлагает интернет-магазин AutoDVC, который расположен по адресу http://autodvc.ru. Выбранные детали вы можете забрать как самостоятельно, так и получить транспортной компанией или почтой России.

Подготовка к установке проставок

Перед началом работ внимательно прочитайте статью (Техника безопасности при установке проставок). Убедитесь, что у вас есть весь необходимый инструмент. Если какого-то инструмента нет, купите его или попросите у знакомых. Для этой работы вам потребуются:

· набор рожковых и торцовых ключей;

· баллонный (колесный ключ);

· разводной (газовый) ключ;

· стяжка (съемник) для пружин;

· съемник для рулевого наконечника.

Установка проставок

Вот пошаговая инструкция, которая поможет вам установить проставки самостоятельно:

1. Ослабьте гайки переднего правого колеса.

2. Поднимите переднюю правую сторону машины с помощью домкрата и установите на подставку.

3. Снимите колесо и уберите его в сторону.

Читать еще:  Не заводится машина лада приора

4. Вытащите шплинт и открутите гайку рулевого пальца (наконечник рулевой тяги), затем вытащите его из поворотного кулака с помощью съемника.

5. Снимите тормозной суппорт и колодки (подробно эта процедура описана в руководстве по обслуживанию и ремонту вашей машины).

6. Открутите гайки крепления опорного подшипника к кузову автомобиля и осторожно опустите стойку и нижний рычаг на землю.

7. Если вы ставите проставки между пружиной и чашкой, то:

Ø сожмите пружину с помощью съемника.

Ø крепко держите шток амортизатора под опорным подшипником с помощью газового ключа, затем открутите гайку крепления подшипника к штоку; снимите подшипник, удалите старую резиновую проставку (если есть) и установите полиуретановую, затем соберите стойку.

8. Если вы ставите проставку между стойкой и кузовом, то сделайте следующее:

Ø вытащите из опорного подшипника все болты. Если вытащить их не получается, придется снимать его, срезать болты и высверливать отверстия. Или же установить вместо него другой подшипник с нормальными отверстиями; вставьте новые болты, длина которых больше на толщину проставки;

Ø наденьте проставку.

9. Установите стойку на место и закрутите гайки.

10. Поставьте на место и закрутите колодки и суппорт.

11. Вставьте на место рулевой палец, затяните гайку с усилием 4,5кг и зашплинтуйте ее.

Установка проставок на передние стойки

Клиренс у Вагончика по паспорту составляет 160 мм, но на самом деле он значительно меньше. Причин может быть несколько: подсевшие пружины, установленная защита картера (защита поставлена от ВАЗовской десятки с небольшими переделками), установлен кенгурятник, который утяжелил передок Вагончика. А дорога на дачу у меня такая, что приходится передвигаться по ней черепашьим шагом.

Вот поэтому я и задумался о том, чтобы поднять передок Вагончика.

Проставки мне были любезно предоставлены Виктором Поповым (VICTOR WAGON), за что ему отдельное СПАСИБО!, которому они не понадобились по причине продажи Вагона и покупки Шкода Октавия. В проставках в отверстиях под болты нарезана резьба, чтобы притянуть чашку подшипника стойки к проставкам. А ещё к проставкам прилагался комплект болтов, которые длинее штатных на толщину (20 мм) проставки.

Установка проставок на передние стойки.

Операция производилась на даче, так что ни о каком подъёмнике не могло быть и речи, хотя на подъёмнике было бы удобнее. Из инструмента понадобилось: домкрат, баллонный ключ, накидной ключ на 17, 14 и 12, головки на: 17, 14, 12, а также высокоточный электронный инструмент – молоток. Не плохо, также запастись жидкостью для откисания заржавевших соединений (болтов и гаек), WD-40, например.

Во первых необходимо залить проникающей жидкостью болты и гайки, которые потом будем крутить: болт крепления кронштейна провода датчика частоты вращения переднего колеса (ABS) к стойке, болт крепления кронштейна тормозного шланга к стойке, три гайки крепления верхней опоры стойки к кузову, а так же два болта и две гайки крепления стойки к поворотному кулаку.

Сначала откручиваем гайку кронштейна провода датчика частоты вращения переднего колеса (ABS) на стойке, накидным ключом или головкой на «12», и снимаем кронштейн с болта, приваренного к стойке.

Затем, с обратной стороны стойки, накидным ключом на «12», откручиваем кронштейн тормозной трубки и, так же снимаем его с болта.

Так как на Вагончике «развал» не регулируется, то болты крепления стойки к поворотному кулаку можно спокойно откручивать, не боясь сбить настройки «развала». На верхний болт надеваем головку на «17», а на гайку накидной ключ на «17», и откручиваем. Затем ту же операцию производим с нижним болтом крепления стойки к поворотному кулаку.

Если стойка не отходит от поворотного кулака, то можно применить высокоточный инструмент – молоток. Всё должно получиться. Под стойку лучше положить кусок железа или фанеры, чтобы не повредить пыльник ШРУСа при снятии стойки.

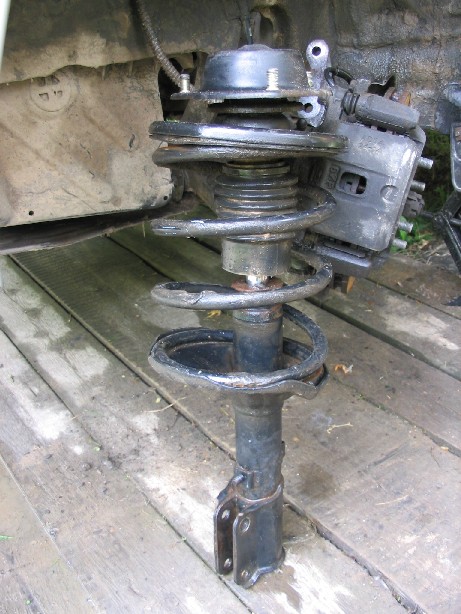

Теперь стойка крепиться к чашке только тремя гайками, которые находятся под капотом.
Сейчас можно проверить подшипник верхней опорной чашки. Покачивая из стороны в сторону стойку, в подшипнике не должно быть никаких стуков. Если есть хруст или стук, то подшипник необходимо заменить. Проверив подшипник, можно продолжить снятие стойки. Головкой на «14» откручиваем три гайки крепления верхней опорной чашки и осторожно вынимаем стойку вниз. Далее необходимо выбить болты из верхней опорной чашки амортизаторной стойки высокоточным инструментом :)), сами знаете каким.

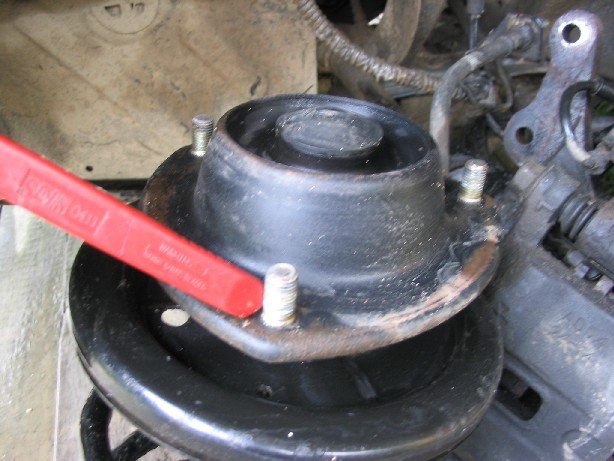

Вынимаем штатные болты и вместо них ставим болты, прилагаемые к проставкам (они длинее штатных на 2 см, т.е. толщину проставки). А затем устанавливаем проставку и притягиваем её к стойке болтами (напомню, что в отверстиях проставки нарезана резьба). Проставка заняла своё место, теперь можно устанавливать стойку на своё место. Установку производим в обратной последовательности. Напомню только, что при снятии и установке стойки необходимо быть осторожным, дабы не повредить пыльник ШРУСа.

Теперь клиренс Вагончика стал больше на 20 мм (толщину проставок).
А значит теперь Вагончику нипочем преграды высотой на 2 см больше всех тех, что он раньше преодолевал.

На фотографиях расположенных ниже можно посмотреть разницу между до и после установки проставок. Для наглядности на колесе стоит спичичный коробок.

Всем гладких дорог и доброго пути.

С уважением,
Искренне ваш,
СлАВянИН.
