Установка сайлентблоков передних рычагов

Замена сайлентблоков передних рычагов ваз 2107, 2106, 2105.

Доброго времени суток. В данной статье я расскажу как поменять сайлентблоки в передних верхних и нижних рычагах на классике. Но для начала скажу почему они выходят из строя и как понять нужна ли их замена?

Диагностика сайлентблоков в передних рычагах.

Почему же со временем сайлентблоки нужно менять? На это есть несколько причин:

  1. Со временем резина теряет свои упругие свойства и начинает растрескиваться.
  2. Во время использования машины или во время её обслуживания на сайлентблок попало масло.
  3. Неправильная установка детали.
  4. Езда по очень плохим дорогам, коих в России великое множество.

Диагностируется всё довольнотаки просто. Первое, что должно насторожить — это ухучшение отзывчивости руля. Но тут дело может быть и не только в них, смотрим дальше. Второй признак мёртвых сайлентов, колёса стоят домиком. На яме или на подъёмнике смотрим целостность резинок (на них не должно быть трещин и они не должны быть выдавлены). Можно взять ломик или монтажку и попробовать подвигать рычаги. Они не должны иметь свободного хода (не должны болтаться).

Замена сайлентблоков в верхнем рычаге классики своими руками.

И так, начнём! У заднеприводных ВАЗов в верхнем рычаге сайлентблоки можно поменять даже не заезжая на яму и не снимая рычаг с шаровой (при условии, что у Вас есть съёмник для сайлентблоков). Но для начала нужно определить прикипели ли втулки сайлентблоков к болту крепящему рычаг к кузову. Для этого домкратим машину, снимаем колесо.

Стрелки указывают на болт и гайку

Ослабляем гайку крепления верхнего рычага ключом на 22 и пробуем прокрутить болт. Если он крутиться, а втулки стоят на месте, то Вам повезло! А вот если этот болт прокручивается с большим усилием и втулки крутятся с ними, то как говориться: — Хьюстон, у нас проблемы! Далее рассмотрим оба случая.

Если сайлентблоки не прикипели.

Дальнейшие действия зависят от того имеется ли у Вас съёмник для сайлентблоков. Если он есть, то можно не снимать рычаг полностью, а только открутить до конца гайку на 22, достать болт и вывернуть рычаг на .себя (для удобства дальнейшего ремонта).

Выворачиваем рычаг для удобства.

Далее берем съёмник и выпресовываем сайлентблоки.

Снятие сайлентблока съёмником

И с его же помощью запрессовываем новые сайлентблоки. Перед запрессовкой посадочное отверстие нужно очистить и желательно смазать литолом. В верхних рычагах сайлентблоки запрессовываются до рёбер, как показано на фото ниже.

Новый сайлент должен быть запрессован именно так.

А что же делать если у Вас нет съёмника сайлентблоков? Тогда придётся полностью снимать рычаг. Достаём не только болт, крепящий верхний рычаг к кузову, но и достаём шаровую из ступицы (это быстрее, чем выкручивать 3 болта крепящие шаровую к рычагу). Про подробное снятие шаровой написано тут.

Сняли рычаг, ставим ухо рычага на трубу или на тисы (как на фото) главно, что бы сайлентблок ни во что не упирался и выбиваем его молотком.

Для запрессовки новых нам понадобится оправка (старый подшипник, кусок трубы, гаечная головка). Внутренний диаметр оправки должен быть равен диаметру юбки нового сайлентблока. И начинаем запрессовку новых деталей с помощю этой оправки, предварительно смазав посадочное место литолом. Собираем в обратном порядке.

Важно: протягиваем болт крепления рычага к кузову только под нагрузкой на это колесо! Т.е. машина должна стоять не на домкрате а на всех колёсах!

Если сайлентблоки прикипели к болту.

Это блоее сложный случай так как придётся долго провозиться с тем, что бы достать болт крепящий передний верхний рычаг к кузову.

Для тех кто хочет сэкономить себе кучу времени и готов немного раскошелиться, советую купить новый болт, этот рычаг с разборки и просто старый болт спилить болгаркой.

Ну а если у Вас есть время и нервы тогда берём в руки газовую горелку и выжигаем сайлентблок. Соблюдайте технику пожарной безопасности! После того, как вся резина выгорит можно начинать выколачивать болт. Приготовьтесь к тому, что делать это будете очень долго. После того как достанете болт, выбейте из рычага остатки обоймы сгоревшего сайлента и следуйте инструкциям написаным выше.

Замена сайлентблоков в нижнем рычаге ВАЗ 2107, классика.

Тут при замене без смотровой ямы или подъёмника нам уже не обойтись.

Для начала ключом на 24 откручиваем гайки крепящие рычаг. Далее если есть съёмник, то с помощью него выперессовываем сайлентблоки. Если спецального сьёмника нет то просто берем оправку по диаметру больше, чем диаметр сайлентблока. Наставляем оправку как показано на фото и стучим по ней молотком. При этом упираем рычаг с помощью монтажки или лома, как на фото. Таким образом снимаем сайлентблоки в нижних рычагах.

Снять сайлентблоки без сьёмника

Как снять прикипевшие сайлентблоки в нижнем переднем рычаге.

Прикипевшие сайлентблоки доставляют много хлопот при их снятии. Для того, чтобы от них избавиться нужна газовая горелка и молоток с керном. Выжигаем резину и обстукиваем железные втулки со всех сторон. После этого пытаемся с помошью керна и молотка их выбить.

Если гайки крепящие вал рычага не прикипели, то лучше полностью снять рычаг (так будет удобней выбить втулки с вала). Для этого так же потребуется снять шаровую со ступицы. Выше в статье есть ссылка на то как снять шаровые.

Запрессовка сайлентблоков в нижний рычаг.

Новые сайлентблоки запрессовываются в рычаг до упора. Сделать это можно с помощью съёмника или оправки подходящего диаметра, в качестве оправки можно взять головку.

После установки новых рычагов наживляем гайки и отпускаем машину на колеса. Только после этого полностью затягиваем гайки.

Конечно, будет понятней один раз увидеть, как всё делается, чем сто раз прочитать. Специально для Вас прикладываю видео про замену сайлентблоков в передних рычагах заднеприводного ВАЗа.

Читать еще:  Нужно ли делать промывку при замене масла

Замена сайлентблока переднего рычага

Сайлентблоки в устройстве подвески автомобиля активно используются как на передней, так и на задней оси. При этом данные элементы могут достаточно быстро выходить из строя. Например, сайлентблок рычага передней подвески не отличается большим сроком службы на разных моделях авто, особенно при эксплуатации автомобиля по плохим дорогам.

Также сайлентблоки изнашиваются от того, что в конструкции данного элемента используется резина, которая со временем попросту теряет свои первоначальные свойства. Так или иначе, за состоянием сайлентблоков подвески нужно следить. Далее мы рассмотрим, как понять, что сайлентблок переднего рычага или сайлентблок задней подвески нуждается в замене, а также как поменять сайлентблоки рычагов.

Как устроен сайлентблок и когда его нужно менять

Если коротко, сайлентблок – это резинометаллический шарнир, который состоит из двух металлических трубок и резиновой втулки. Также возможна замена резины на полиуретан (полиуретановый сайлентблок, имеющий втулки из полиуретана).

  • С учетом того, что нагрузка на сайлентблоки большая, необходима проверка сайлентблоков передних рычагов и других аналогичных элементов каждые 40-50 тыс. км. пробега. Чтобы понять, когда менять сайлентблок, сначала следует обратить внимание на общую управляемость автомобиля.
  • Если руль теряет «остроту», автомобиль вяло реагирует на движения рулем, машину стало «бросать» при движении по ровной дороге, тогда высока вероятность того, что сайлентблоки изношены и нужна их замена.
  • Однако, сначала нужно проверить и при необходимости сделать развал-схождение, после чего повторно оценить поведение авто на дороге. В случае, когда замечания остаются, следует осмотреть покрышки. Неравномерный износ также часто указывает на проблемы с сайлентблоками.

Само собой, проще и дешевле своевременно поменять сайлентблоки передних рычагов или сайлентблоки задней подвески. С учетом того, что замена передних сайлентблоков обычно требуется чаще, давайте остановимся на этом более подробно.

Замена сайлентблока передней подвески: тонкости и нюансы

Начнем с того, что достаточно часто выходит из строя задний сайлентблок переднего рычага. Сам процесс замены сайлентблока не сложный, однако, потребует определенных навыков и инструментов.

  • Чтобы выполнить замену сайлентблока переднего рычага, сначала потребуется найти крепежный болт и выкрутить его;
  • Далее снимается крепежная гайка, после можно выкручивать болты, крепящие рычаг и выполняется демонтаж рычага (нужно тянуть деталь на себя);
  • Затем задний сайлентблок следует снять съемником. Если нет съемника, тогда можно выбить деталь небольшой кувалдой, зажав рычаг в тисках. При этом нужно соблюдать осторожность, так как рычаг можно повредить.

Однако есть и недостатки. Например, такой сайлентблок по сравнению с обычным заметно дороже. Параллельно важно правильно подбирать изделия под автомобиль, а также осуществлять установку без ошибок. Только при условии правильной установки можно рассчитывать на улучшения в работе подвески.

Отметим, иногда водители жалуются, что полиуретановый сайлентблок скрипит после установки. У одних со временем скрипы пропадают, но у других в области установки сайлентблоков скрип постоянный. Данный нюанс также следует учитывать.

Полезные советы

Важно понимать, что неисправности или износ отдельных деталей и узлов в устройстве подвески могут оказывать сильное влияние на комфорт и управляемость ТС в целом. Другими словами, если изношены задние сайлентблоки передних рычагов или же имеются проблемы с сайлентблоками задней подвески, машина может хуже слушаться руля, ухудшается управляемость и устойчивость и т.д.

Это позволит не только увеличить срок службы элементов, но и улучшить управляемость и повысить устойчивость. Главное, правильно подобрать детали для замены, а также качественно выполнить установку. Если нет опыта и инструментов, лучше сразу отказаться от попыток самостоятельного ремонта и доверить процедуру опытным специалистам.

При ухудшении управляемости не лишней будет и проверка амортизаторов. Только при условии полностью исправного состояния всех узлов и деталей подвески автомобиль получает необходимую устойчивость, исчезает раскачка, шумы, вибрации и т.д. Бывает и так, что даже при полностью исправной подвеске только замена мягких (например, масляных стоек) на более жесткие газомасляные амортизаторы позволяет качественно решить проблему и получить желаемый результат.

Подведем итоги

С учетом приведенной выше информации становится понятно, что замена сайлентблоков передних рычагов или сайлентблоков задней подвески является важной и ответственной процедурой. При этом сама замена выполняется достаточно просто при условии наличия соответствующего инструмента для снятия и запрессовки. Однако если такого инструмента нет, во время выполнения работ другими способами есть риски повредить как сам рычаг, так и новый сайлентблок.

Так или иначе, сам автовладелец перед заменой должен обязательно учитывать эти и другие особенности, рассмотренные выше. Также следует делать поправку на индивидуальные условия эксплуатации, стиль езды и т.д. Только такой подход позволяет добиться лучшей управляемости и устойчивости автомобиля на дороге, причем как на средних, так и на высоких скоростях.

Что такое втулки стабилизатора поперечной устойчивости в автомобиле: виды, конструкция, неисправности. Как заменить втулки стабилизатора своими руками.

Шаровой шарнир (шаровая опора) в устройстве подвески автомобиля. Функции данного элемента, конструктивные особенности, неисправности шаровых, ремонт.

Для чего необходима и какие функции выполняет стойка стабилизатора поперечной устойчивости: как проверить стойки стабилизатора и замена стоек стабилизатора.

Выбор амортизаторов автомобиля: виды и типы амортизаторов, особенности, отличия. Какие амортизаторы лучше выбрать и почему. Советы и рекомендации.

Как заменить шаровою опору своими руками: нюансы. Ремонт шаровых и восстановление шаровой опоры: способы. Стоит ли реставрировать шаровые, советы.

Устройство амортизатора подвески автомобиля, принцип работы. Виды и типы амортизаторов, особенности и отличия. Какие амортизаторы лучше выбрать, советы.

Замена сайлентблоков передних рычагов на ВАЗ 2110-ВАЗ 2112

Добро пожаловать!
Сайлентблоки передних рычагов – благодаря ним при езде подвеска у автомобиля как бы играет, вить они нужны лишь только для того чтобы колебания у автомобиля смягчить и сделать их менее выраженными, данные сайлентблоки в передней подвески соединяют между собой металлические рычаги и если сайлентблоки убрать, то можно считать что подвеска начнёт сильно скрипеть от трения скрепленных между собой рычагов и подвижности у элементов подвески уже не будет, тем самым большая нагрузка на неё при езде будет приходиться и езда станет очень некомфортной.

Примечание!
Чтобы произвести замену данных агрегатов, достаточно иметь в своём арсенале: Набор всевозможных ключей, в которые будут обязательно гаечные ключи входить и различного рода накидные головки с воротком к ним, кроме этого молоток пригодиться, зубило и по возможности чашечным универсальным съёмником запаситесь (Можно и без него, но всё же рекомендуем вам им воспользоваться) и ещё по возможности тисками или вместо них прессом каким ни будь, так как работу вы без них уже ни как не выполните!

Краткое содержание:

Где находятся сайлентблоки передних рычагов?
Прежде чем их искать сами рычаги в нижней части автомобиля разыщите, для наглядности на фото чуть ниже данные рычаги передней подвески автомобиля указаны красными стрелками, как вы видите кроме красных стрелок на фото ниже присутствует ещё и в добавок стрелки синего цвета, они же обозначают те места в которых находятся сами сайлентблоки, к сожалению на фото их не видно (Сайлентблоков имеем ввиду) так как они запрессованы (Засунуты можно сказать) во внутреннюю часть рычагов и поэтому чтобы снять из, вам оба рычага подвески тоже снять с автомобиля при этом придётся, о том как это сделать мы вам ещё объясним по мере прочтения этой статьи по замене.

Когда нужно менять сайлентблоки передних рычагов?
Вы уже поняли где они располагаются, поэтому первое что сделайте так это подлезьте под днище автомобиля и разыщите данные сайлентблоки, они состоят из резины (Могут и из полиуретана, но это не важно, кстати полиуретановые сайлентблоки гораздо лучше резиновых но и стоят тоже они довольно хорошо) и поэтому обратите своё внимание на эту резиновую часть (Или полиуретановую), на ней ни в коем случае не должно быть трещин, разрывов и другого рода деформаций, если у вас пока всё нормально то можете ездить дальше и производить эту проверку время от времени, но это всё визуальный осмотр но и симптомы того как автомобиль будет себя вести при деформации сайлентблоков тоже нужно учитывать, во-первых резина у колеса начнёт неравномерно изнашиваться (То есть с одного края резины уже пошёл корт, а другой край ещё нормальный к примеру), во-вторых различного рода стуки при езде у вас появятся в районё подвески и в трётьих, правда это уже не относиться к симптомам а скорее всего к проверки это отнесём, в общём когда залезете под днище автомобиля и начнёте осмотр сайлентблоков, по шатайте их ракой, пошатайте сами рычаги и обратите при этом своём внимание на сами сайлентблоки, люфта у них категорически быть не должно, они должны чётко сидеть на своём месте и не шевелиться.

Как заменить сайлентблоки передних рычагов на ВАЗ 2110-ВАЗ 2112?

Примечание!
Пример замены сайлентблоков будем показывать только лишь на одном рычаге, на другом втором рычаге сайлентблоки заменяются точно так же, поэтому смысла писать как заменить сайлентблоки и на том и на том рычаге просто нет, так что пример будет показан только на одном рычаге!

Снятие:
1) Перед началом операции сами рычаги снимите с автомобиля и установите их после чего в тиски, для того чтобы производить с ними все операции, более подробно о том как снять оба рычага с автомобиля, читайте в статье: «Замена передних рычагов на автомобиле».

2) Далее берите тонкое зубило и при этом установите рычаг в тиски, потому что так работать будет гораздо удобней, после установки зубилом и молотком с любой стороны (Без разницы) отогните края наружного кольца сайлентблока (Всего кольца два, на выбор отгибайте тот который больше понравиться вам) и после чего взяв зубило по больше, вставьте его в то место от куда вы отогнули кольцо и выпрессуйте (Если вам это слово не понятно, то просто его как снятие примите) тем самым одну из двух частей сайлентблока и точно таким же образом и вторую часть сайлентблока выньте, воспользовавшись при этом маленьким зубилом и большим.

Примечание!
Как только первый сайлентблок вы снимите, сразу примите для себя решения менять второй сайлентблок рычага или же нет, если решитесь (Если долго не менян он и есть следы деформации, то в таком случае замените его, да и тем более вы уже принялись за смену обоих сайлентблоков переднего рычага, поэтому чтобы больше не лезть в передние рычаги сразу и замените все сайлентблоки) менять, тогда вам понадобиться чашечный универсальный съёмник который можно приобрести в автомагазине, но и без него можно тоже обойтись, скорее всего вы второй вариант и выберете но всё равно они между собой похожи, в общём для осуществления второго варианта вам понадобиться во-первых запастись подходящего размера отрезком металлической трубы (Указан красной стрелкой отрезок), кроме этого одним болтом который крепит головку блока цилиндров (Купите в автомагазине этот болт) и к нему гайку ёще купите, ну и шайба (Указана синей стрелкой) нужна будет подходящего диаметра, для того чтобы сайлентблок выпрессовать, при помощи одного воротка и накидной головки удерживайте болт крепления от проворачивания, а другим воротком и накидной головкой в это время заворачивайте гайку, всё это делайте до тех пор, пока отрезок трубы сам не выпрессует сайлентблок из верхнего рычага подвески!

В случае если же сайлентблок у вас совсем уже устарел и деформировался весь, то даже и покупать съёмников никаких не надо, просто возьмите подходящего диаметра металлическую трубу (Указана красной стрелкой) и приложите её к сайлентблоку (Указан синей стрелкой), после чего ударяя по трубе молотком или же кувалдой (Только сам рычаг в этом случае не повредите) добейтесь того чтобы сайлентблок выпрессовался (Он так же может просто вылететь) из рычага передней подвески!

3) После того как оба сайлентблока из рычага вынуты, все места в которых они находились зачистите с помощью металлической щётки или же что то наподобие неё, от ржавчины и другого рода грязи, а иначе установка сайлентблоков обратно усложнится, для наглядности как нужно зачищать их окружное место где они установлены, смотрите на фото ниже:

Установка:
1. В начале установите первый сайлентблок который разделён на части (Если вы шли по инструкции, тогда вы его первый и снимали с рычага), для этого тиски понадобятся (Здесь уже ни как без них не обойтись, разве только если у вас вместо них пресс какой ни будь будет) и что то вроде металлической пластины, как вы видите на фото под цифрой 1 при помощи тех самых тисков и металлической пластины (Указана стрелкой) происходит запрессовывание (Это значит засовывание, если на более легкое слово его перевести) одной части сайлентблока на своё место, точно так же и вторая часть запрессовывается, а после завершения запрессовки, через оправку подходящего для этого диаметра окончательно осадите части сайлентблока чтобы они вошли до упора (см. фото 2), идём дальше и переходим к установке другого, более сложного сайлентблока, для его установки оденьте сперва сам сайлентблок на тот самый болт который идёт в комплекте при покупке чашечного универсального съёмника (Возможно так же вместо него болт крепления головки блока подойдёт), после чего обмажьте новый сайлентблок мылом чтобы он легче установился (см. фото 3) и заворачивать после этого гайку начните которая на другом конце болта у вас располагается (см. фото 4), во время заворачивания ко всему этому отвёрткой заправьте край сайлентблока в отверстие в рычаге (см. фото 5) и таким образом продолжайте гайку заворачивать, пока сайлентблок полностью не войдёт в своё отверстие в котором он в рычаге и находиться, кроме этого если он будет плохо входить, то хорошим стяжным хомутом его резиновую втулку по сильнее сожмите (см. фото 6, хомут указан стрелкой) и так же продолжайте заворачивать гайку до того, пока сайлентблок не войдёт полностью в отверстие в переднем рычаге.

Дополнительный видео-ролик:
Более подробно о том как снять передний рычаг с автомобиля, о том как его разобрать и выпрессовать все сайлентблоки и при этом заменить их на новые, данную информацию смотрите в интересном и поучительном ролике ниже, на примере автомобиля ВАЗ 2109, так к слову, подвеска у всех передне приводных автомобилей очень схожа между собой и передние рычаги автомобиля ВАЗ 2109 от автомобиля ВАЗ 2110 отличаться друг от друга не чем не будут.

Примечание!
Более же краткий способ замены сайлентблоков в переднем рычаге вы можете увидеть во втором ролике ниже, но только там нет подробных объяснений, но если вы понимаете автомобиль как свои пять пальцев то просмотрев ролик вы сразу же всё поймете как данные сайлентблоки заменяются на нём, ещё кой что, в этом ролике показаны слишком жёсткие методы установки новых сайлентблоков на наш взгляд, но всё же ремонтируете свой автомобиль вы сами и поэтому принимать решение только вам!

Volvo 440 Восьмёркины глазки ))) › Бортжурнал › Замена сайлентблоков передних рычагов

Появилось время все таки заменить сайлентблоки (пока только правого рычага).
Спасибо добрым людям, за полезную информацию.
Рычаг я решил снимать без снятия шаровой, т.к. 1. — она в порядке. 2. — не хотелось лишний раз возиться с извлечением пальца…

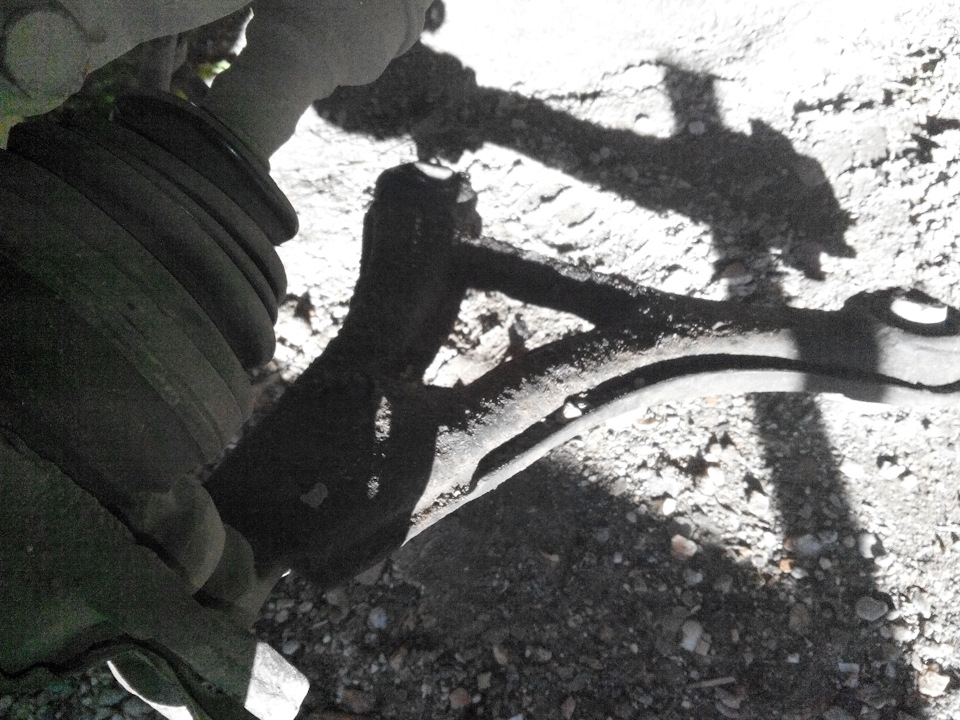

1. Снял колесо, рычаг стабилизатора не трогал
2. Открутил 2 гайки (ключ 17 мм, на болты 16мм), вытащил болты

3. открутил 2 гайки (ключ на 17 мм, болты на 15мм), вытащил болты
4. освободил рычаг со стороны сайлентов

5. вытащил крепление шаровой из рычага
Резина заднего сайлента вылезла из металлического корпуса, похоже масло помогло (течет из ДВС)

Передний более менее жив, но резина уже потрескалась

Для снятия решил воспользоваться куском трубы и частью съемника, который я назвал универсальным )))

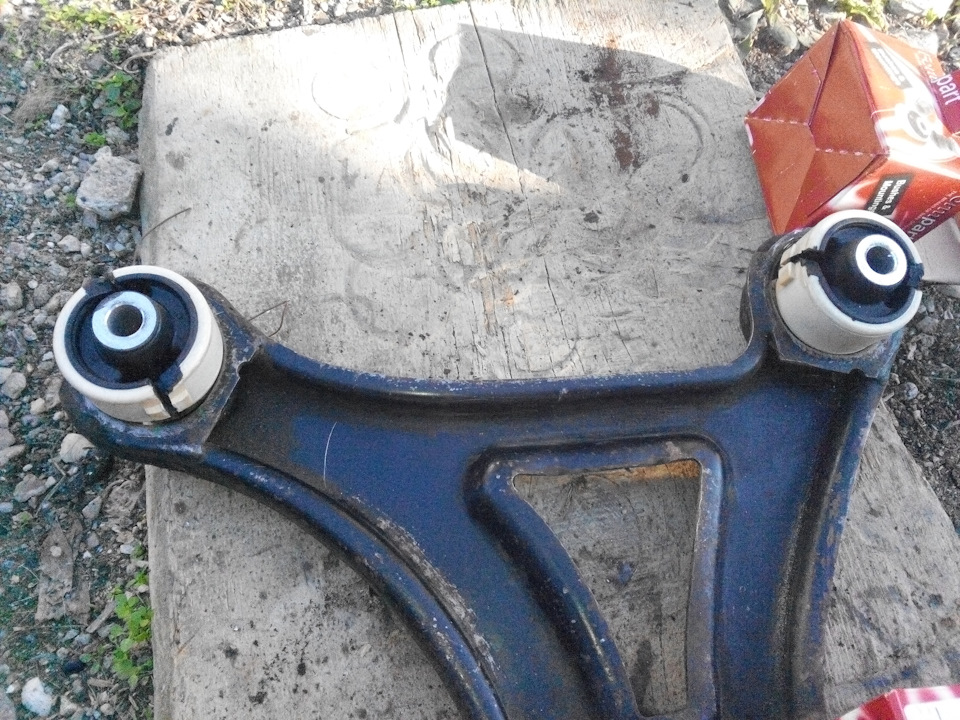

Расположение новых сайлентов пришлось смотреть в инете по фотографиям нового рычага
Далее, расположил их по направлению в нужные пазы

для чего нанес риски по центру паза, чтобы потом совместить разрез пластикового корпуса сальника

Это проще делать на больших тисках, но у меня их к моему стыду нет .
Из за конструкции съемника неизбежно пошел перекос, пришлось для выравнивания подложить гайку

Диаметр плашки был больше чем отверстие рычага, поэтому потом пришлось через деревянную оправку посадить сайлент на свое место, легкими ударами по пластиковому корпусу.

Пробовал запресовать без хомута- сайлен начал разгибаться в верхней части. Без хомута очень стремно.

Второй сайлент решил собрать с помощью гидравлического домкрата.
Быстренько сделал приблуду

С ней как то комфортней собирать, нет перекосов, почти как на тисках )))

PS: Очень важно контролировать, что замки попадут в пазы! мне второй сайлент пришлось выпрессовывать обратно (это можно, пока ни одно ухо не село в паз), т.к. наживил правильно, а начал запресовывать и его по смазке провернуло на пару мм.

для сборки сначала вставил сайленты в крепление на подрамнике (наживил болты)
а потом вставлял крепление шаровой — очень неудобно, приходится тянуть сильно полуось и следить чтобы не слетел пыльник трипода, а потом его расправлять обратно.

Сейчас бы все же вытащил палец шаровой вместо двух болтов ее крепления!
